La collimation, sans en avoir peur

De quoi il s’agit

Un télescope de Newton forme son image avec deux miroirs : le grand, au fond du tube, et le petit, incliné près de l’ouverture, qui renvoie la lumière vers l’oculaire. Leurs axes doivent coïncider. Le transport les déplace légèrement ; on les réaligne avec des vis prévues pour cela.

Les lunettes et les Maksutov sont alignés en usine et ne sont pas concernés.

Contrôler avant de toucher

Pointez une étoile brillante assez haute, à fort grossissement, et déréglez légèrement la mise au point. L’étoile devient un disque fait d’anneaux, avec l’ombre du petit miroir au centre. Si cette ombre est bien centrée et les anneaux concentriques, ne touchez à rien.

Si l’ensemble a une forme de comète, tirée d’un côté, la collimation est à reprendre.

Le réglage, dans l’ordre

De jour, tube à l’horizontale pour qu’un outil échappé ne tombe pas sur le grand miroir.

• Le petit miroir sous le porte-oculaire : il doit apparaître rond et centré dans l’œilleton. Ce réglage tient des mois.
• L’orientation du petit miroir : on doit voir le grand miroir en entier, avec ses pattes de fixation, bien centré.
• Le grand miroir : avec ses vis arrière, on amène la pastille collée en son centre sous le repère de l’outil. C’est ce dernier réglage que l’on retouche à chaque sortie.

Les erreurs classiques

Elles tiennent presque toutes à la précipitation.

• Desserrer la vis centrale du petit miroir : il peut se détacher et tomber sur le grand.
• Régler à chaud, juste sorti de la maison : attendre la mise en température.
• Faire confiance à un laser qui n’est pas lui-même aligné : on le vérifie en le faisant tourner dans le porte-oculaire.
• Serrer trop fort les vis de blocage, qui déforment le miroir.

L’équipement qui va avec

Des catégories et des critères à vérifier sur la fiche du vendeur. Aucun modèle imposé, aucun prix qui serait faux dans quinze jours.

Lien partenaire

Outil de collimation

Les Newton et les Dobson, dont les miroirs se réalignent en deux minutes en début de soirée.

Type

Œilleton Cheshire, ou laser lui-même réglable

Coulant

31,75 mm

Inutile : pour une lunette ou un Maksutov : ils sont alignés en usine et le restent.

Voir les modèles correspondants

Lien partenaire

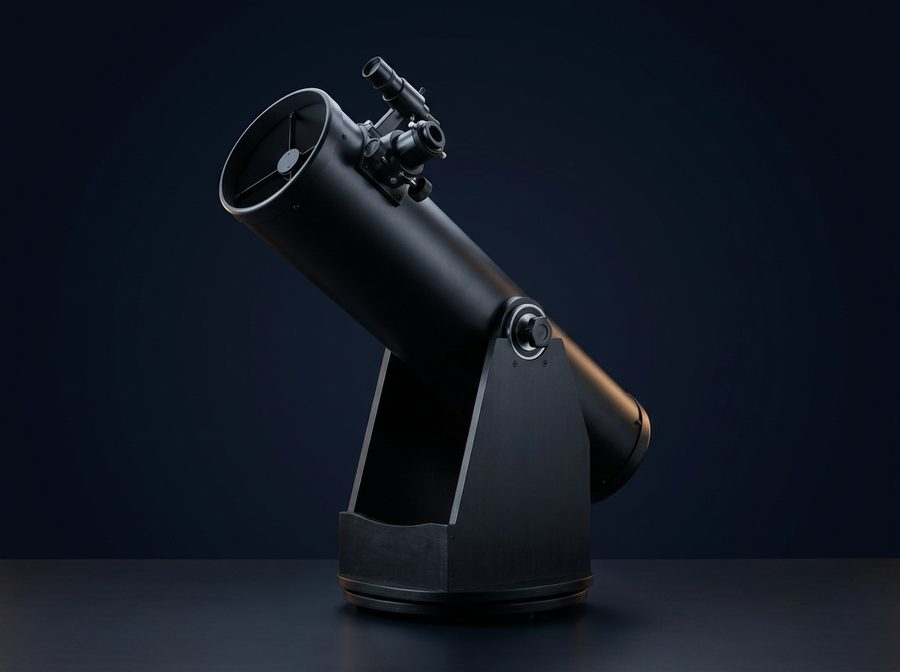

Télescope Dobson 150 à 200 mm

Le plus de diamètre pour la somme engagée : c’est lui qui montre les amas résolus en étoiles et les galaxies.

Diamètre

150 ou 200 mm

Miroir

Parabolique

Porte-oculaire

Crayford de préférence

Encombrement

Tube de 1,20 m : vérifier le coffre

Inutile : la motorisation sur un premier Dobson : pousser le tube à la main s’apprend en une soirée.

Voir les modèles correspondants

Lien partenaire

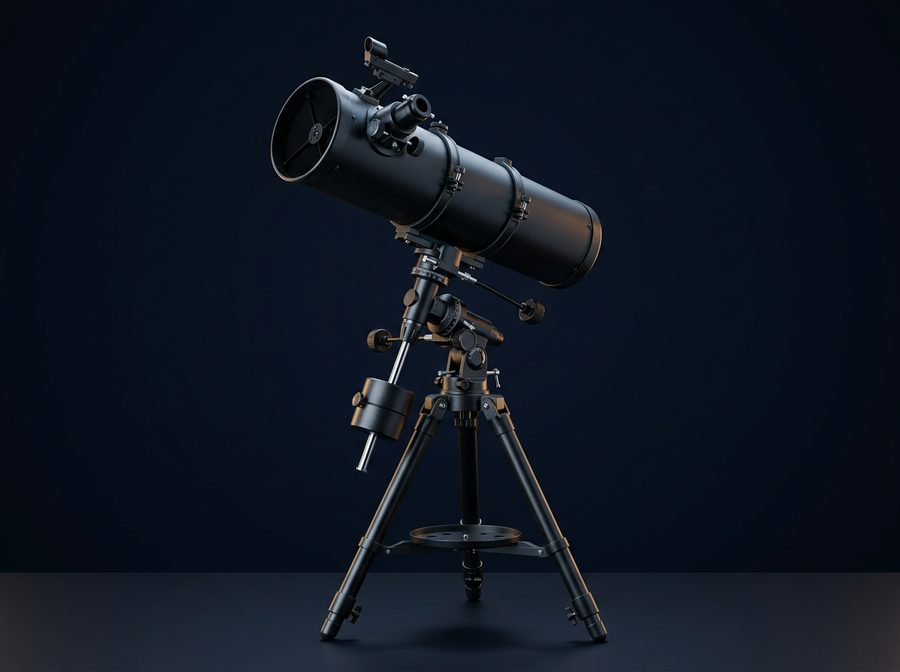

Newton 130 à 150 mm sur monture équatoriale

Celui qui veut du diamètre et un suivi des astres d’un seul geste, et qui accepte d’apprendre la mise en station.

Diamètre

130 ou 150 mm

Miroir

Parabolique, tube de longueur normale

Monture

Équatoriale de classe EQ3 ou plus

Inutile : les 114 et 127 mm à tube très court annoncés à 1 000 mm de focale : une lentille correctrice cachée les rend presque impossibles à régler.

Voir les modèles correspondants

En tant que Partenaire Amazon, nous réalisons un bénéfice sur les achats remplissant les conditions requises. Ces liens ouvrent une recherche et non une fiche produit : aucun modèle précis n’a été testé ici. Les photos sont des images de synthèse illustrant une catégorie d’objet, pas un produit ; les autres visuels sont des dessins.
